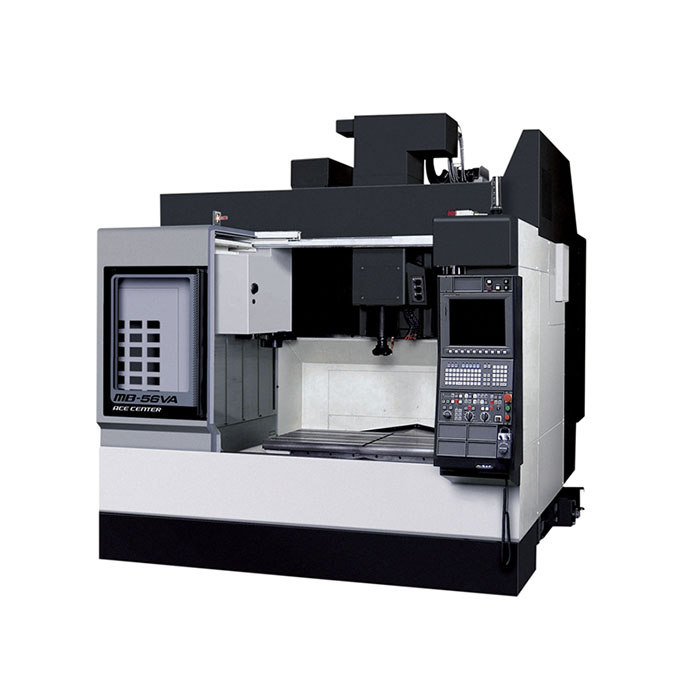

大隈机械（上海）有限公司常州展厅新进一台立式加工中心MB-56VA，一台车铣复合加工机MULTUS U3000

发布时间：2020-12-01浏览次数：115

　　大隈机械（上海）有限公司常州展厅新进一台立式加工中心MB-56VA，一台车铣复合加工机MULTUS U3000，

　　欢迎广大客户莅临参观！

　　达到比预期更高的生产效率的高刚性结构

　　应用三维计算机辅助设计（3D-CAD）和FEM有限元解析所开发的高刚性机床结构

　　采用成熟的高刚性龙门式结构

　　进给轴的轴承支座与机床形成一体结构

　　机床规格

	项目		MB-46VA〈VAE〉 MB-46VB〈VBE〉	MB-56VA MB-56VB	MB-66VA MB-66VB
行程	X轴（滑鞍左/右）	mm	560〈762〉	1,050	1,500
	Y轴（工作台前/后）	mm	460	560	660
	Z轴（主轴头上/下）	mm	460		660
	工作台上面至主轴端面	mm	150～610		150～810
工作台	工作台尺寸	mm	760×460〈1,000×460〉	1,300×560	1,530×660
	地面至工作台上面的距离	mm	800		850
	最大承载重量	kg	500〈700〉	900	1,500
主轴	主轴转速	min-1	8,000［15,000、20,000、25,000、35,000］（注1）
	主轴转速	min-1	6,000［12,000］
	主轴变速档数		无级变速
	主轴锥孔		7/24锥度 No.40［HSK-A63、HSK-F63］（注1）
	主轴锥孔		7/24锥度 No.50
	主轴轴承内径	mm	ø70［ø70、ø70、ø60、ø60］（注1）
	主轴轴承内径	mm	ø90［ø90］
进给速度	快速进给速度	m/min	X・Y : 40 Z : 32
进给速度	切削进给速度	mm/min	X・Y・Z : 32,000
电机	主轴电机	kW	11/7.5［22/18.5、30/22、15/11、15］（注1）
	主轴电机	kW	11/7.5［26/18.5］
	进给轴电机	kW	X・Y・Z : 3.5		X・Y・Z : 4.6
自动刀具交换装置	刀柄型式		MAS BT.40［HSK］
	刀柄型式		MAS BT.50
	拉钉型式		MAS 2［－］
	拉钉型式		MAS 2
	刀库容量	把	20［32、48］MB-46VAE、MB-56VA、MB-66VA可配48把刀具
	刀具最大直径（有邻接刀具时）	mm	ø90
	刀具最大直径（有邻接刀具时）	mm	ø100
	刀具最大直径（无邻接刀具时）	mm	ø125
	刀具最大直径（无邻接刀具时）	mm	ø152
	刀具最大长度	mm	300		400
	刀具最大重量	kg	8		8
	刀具最大重量	kg	12		12［15］
	刀具最大质量矩	N･m	7.8（8kg×100mm）
	刀具最大质量矩	N･m	15.3（12kg×130mm）		15.3［19.1］（12［15］kg×130mm）
	刀具选择方式		随机存储
机床尺寸	机床高度	mm	2,746		3,295
	占地面积	mm	1,976（※2,026）〈2,236〉×2,810	2,546×3,123	3,035×3,325
	机床重量	kg	6,800〈7,100〉	8,300	11,200
	机床重量	kg	7,000〈7,300〉	8,500	11,800
